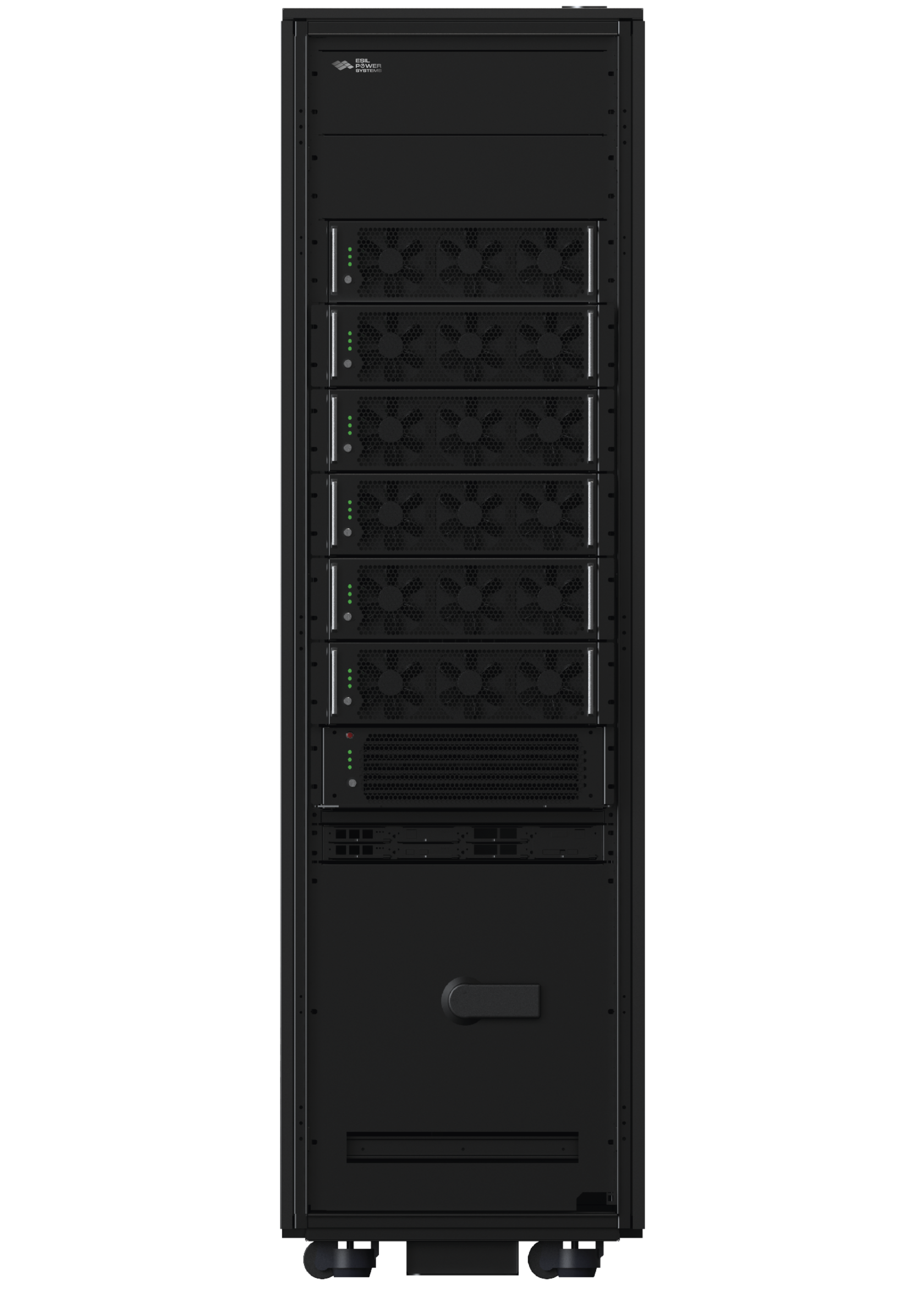

Модульный иБП
Обычно нагрузки резервируемые ИБП допускают отключение напряжения во время переключения
в течение не более 5 мс. В ИБП с классическим байпасом при переходе с ECO режима электропитание потребителей будет прервано
на время до 10 мс в момент перехода синусоиды через ноль
350–600 KBA
алмаз 35033-60033
450 vac
Модульный иБП
350–600 KBA
алмаз 35033-60033
450 VAC
Транспорт
Промышленность
  • Широкий диапазон входного напряжения 138-485 VAC для минимизации использования батареи

  • Высокая эффективность модуля питания до 97,5%
и эффективность работы системы в режиме двойного преобразования до 97% позволяет значительно сократить затраты на электроэнергию

  • Использование силового модуля мощностью 50 кВА высотой 3U система легко масштабируется до 600 кВА

  • Модульная конструкция с возможностью замены во время работы, простая замена силового модуля, позволяет сократить среднее время ремонта почти до нуля без простоев

  • Количество аккумуляторных батарей в группе может быть от 30 до 50
Стандарт IP21 (изменяется по запросу)

1400×980×2010

± 1091
Класс защиты

Размеры (Ш×Г×В, мм)

Вес (кг)
Особенности
Габариты
Сферы применения
Медицина
Нефть и газ
Номинальная мощность (кВА)
350-600
Питающая сеть
3Ph+N+PE
Номинальное напряжение
415 VAC
Диапазон частоты
40-70 Гц
КНИ (TDHi)
<3% (при 100% линейной нагрузке)
Параллельное подключение ИБП
до 8
Диапазон напряжения
138-485V
Коэффициент мощности
0.99
Входные параметры
Номинальное напряжение сети Bypass
415 VAC
Параметры АБ
Диапазон напряжения
415 VAC
Форма выходного напряжения
Синусоидальная
Частота сети Bypass
50/60Гц
Номинальное напряжение
360~600VDC (Количество АБ от 30 до 50 шт.; 40 шт. – по умолчанию)
Стабилизация напряжения
±1%
Входные параметры сети Bypass
Выходная частота
При работе в режиме Bypass: 50/60±0.5Hz в режиме работы от АБ
Перегрузочная способность инвертора
110% – 60 мин; 125% – 10 мин; 150% – 1 мин
Крест фактор
3:1
Время переключения
Время переключения в режиме SUPER ECO – 2 мс.
Параметры системы
Эффективность
В эко режиме> 99%
В режиме онлайн: эффективность силового модуля >97.5%, эффективность системы > 97%
КНИ (THDv)
≤1% (при линейной нагрузке); ≤3% (при нелинейной нагрузке)
Выходной коэффициент мощности
1
Интерфейсы связи
RS485, CAN, Ethernet, SNMP (опционально), карта защиты от обратной мощности (опционально), WIFI (опционально), 4G (опционально), сухие контакты (опционально)
Условия эксплуатации
Перегрузочная способность
сети Bypass
135% длительная работа
150% to 200% - 5 мин
200% to 1000% - 1 мин
>1000% - 100 мс
Пользовательский интерфейс
LCD дисплей 7-дюймов
Диапазон рабочих температур
от -100С / +400С
Относительная влажность
0~95% (без конденсации)
Температура хранения
от -400С / +700С
Высота
<1000м (свыше 1000м снижение мощности согласно EN/IEC 62040-3, макс. 4000м)
Уровень шума
60~75дБ
Габариты
Класс защиты
Стандарт IP21 (может быть изменен по запросу)
Вес (кг)
± 1091
Размеры (Ш×Г×В, мм)
1400×980×2010
Цвет корпуса
Черный (может быть изменен по запросу)
