- КПД до 97 %
- Конвекционное охлаждение – без вентиляторов
- Использование силового модуля мощностью 50 кВА высотой 3U система легко масштабируется до 600 кВА
- Лакированная печатная плата для железнодорожного транспорта и метрополитена
- Номинальное входное напряжение 100-250 В, диапазон 85-300 В
- Цифровая защита по шине CAN с контроллером
- Гибкая конструкция с полностью фронтальным подключением кабелей
Особенности
Документация
Сферы применения

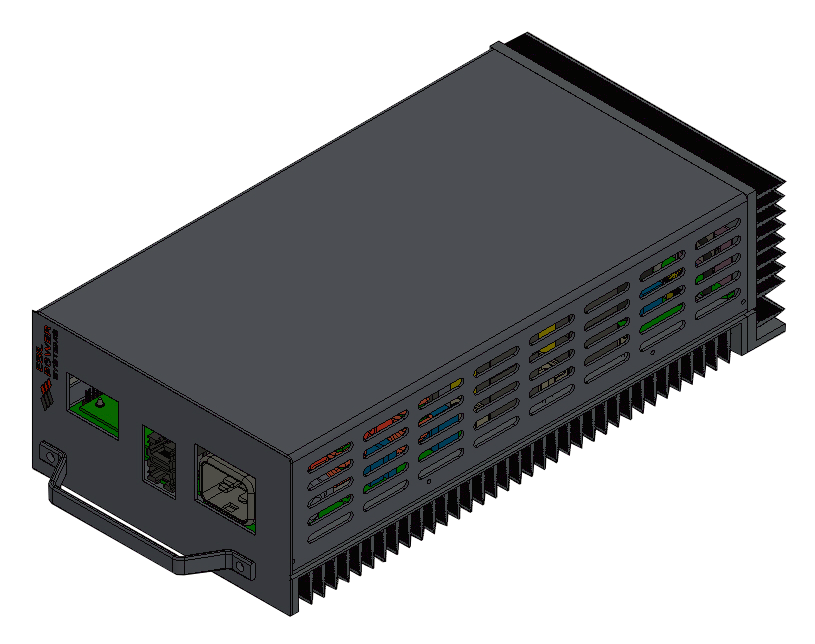

Выпрямительный модуль В ОПЕТ Сделано в РФ
Диапазон напряжения
Входное напряжение
21-33 В пос. тока
Номинальное ~100–250 В
Выход переменного тока
Вход переменного тока
Базовая настройка напряжения
Диапазон входного напряжения
27,24 В пос. тока
Макс. диапазон 85–300 В перем. тока. Номинальный полный диапазон: модели 48 180–275 В. Временный диапазон высокого напряжения 275–300 В перем. тока, постоянное напряжение питания выше 275 В перем. тока не рекомендуется
Ограничения на запуск/остановку
62,5 А при =48 В
Пусковое напряжение 90 В / Выключение при 85 В. Отключение при превышении предела напряжения 300 В / повторный запуск при 290 В.
Постоянная выходная мощность
Входная частота
1500 Вт
Номинальная частота 45–66 Гц, пониженная мощность на частоте 35–45 Гц. Отключение при 35 Гц.
Ограничение тока
Максимальный ток
< 65 A
12,5 при Uвх ~85-130 В
Тип ограничения тока
Максимальный ток при Unom 220 VAC
Выпрямитель ПМ обеспечивает постоянный ток короткого замыкания в течение 500 с, затем режим циклического отключения с повторным включением с интервалом 500 с.
8 А
Время удержания
Пусковой ток
> 20 мс при нагрузке 80 %, выходное напряжение снижается от напряжения холостого хода до номинального.
Типовое активное ограничение<20A.
Стабилизация выходного напряжения
Коэффициент мощности (типовой)
± 0,5 % (нагрузка, линейн., температура).
>0,99 при входном напряжении ~85–275 В.
Стабилизация напряжения при изменении нагрузки
Коэффициент нелинейных искажений (типовой)
Защита на выходе
Плавный пуск, совместная работа с генератором
± 5,0 % для шага нагрузки 10–90 % или 90–10 %, время восстановления < 2,0 мс.
< 5 % при 100 %, < 9 % при 50 % при входном напряжении ~85–275 В.
Отключение при перенапряжении на выходе. Ограничение мощности и отключение на основе данных: температуры, входного напряжения и частоты
7-секундное нарастание мощности от 200 Вт до полных 2 кВт, контроль входной мощности, используется при работе от генератора (программируемая пользователем функция, включение/отключение, по умолчанию отключено)
Пульсация и шум
Входная защита
Задержка запуска
< 50 мВ
Внешний линейный защитный автомат 16A характеристика С (24 В C10A или C16A), внутренний варистор и газоразрядная трубка для защиты от импульсных перенапряжений, автоматическое отключение при превышении 300 В (перезапуск при 290 В)
Время запуска по умолчанию около 5 с, программируемая пользователем дополнительная задержка 0-120 с (+15% / 0%).
Максимальный ток при номинальной мощности
Диапазон напряжения
Входное напряжение
42-59 В пос. тока
Номинальное ~100–250 В
Выход переменного тока
Вход переменного тока
Базовая настройка напряжения
Диапазон входного напряжения
54,48 В пос. тока
Макс. диапазон 85–300 В перем. тока. Номинальный полный диапазон: модели 48 180–275 В. Временный диапазон высокого напряжения 275–300 В перем. тока, постоянное напряжение питания выше 275 В перем. тока не рекомендуется
Ограничения на запуск/остановку
41,7 А при =48 В
Пусковое напряжение 90 В / Выключение при 85 В. Отключение при превышении предела напряжения 300 В / повторный запуск при 290 В.
Постоянная выходная мощность
Входная частота
2000 Вт
Номинальная частота 45–66 Гц, пониженная мощность на частоте 35–45 Гц. Отключение при 35 Гц.
Ограничение тока
Максимальный ток
< 45 A
12,5 при Uвх ~85-180 В
Тип ограничения тока
Максимальный ток при Unom 220 VAC
Выпрямитель ПМ обеспечивает постоянный ток короткого замыкания в течение 500 с, затем режим циклического отключения с повторным включением с интервалом 500 с.
11 А
Время удержания
Пусковой ток
> 20 мс при нагрузке 80 %, выходное напряжение снижается от напряжения холостого хода до номинального.
Типовое активное ограничение<20A.
Стабилизация выходного напряжения
Коэффициент мощности (типовой)
± 0,5 % (нагрузка, линейн., температура).
>0,99 при входном напряжении ~85–275 В.
Стабилизация напряжения при изменении нагрузки
Коэффициент нелинейных искажений (типовой)
Защита на выходе
Плавный пуск, совместная работа с генератором
± 5,0 % для шага нагрузки 10–90 % или 90–10 %, время восстановления < 2,0 мс.
< 5 % при 100 %, < 9 % при 50 % при входном напряжении ~85–275 В.
Отключение при перенапряжении на выходе. Ограничение мощности и отключение на основе данных: температуры, входного напряжения и частоты
7-секундное нарастание мощности от 200 Вт до полных 2 кВт, контроль входной мощности, используется при работе от генератора (программируемая пользователем функция, включение/отключение, по умолчанию отключено)
Пульсация и шум
Входная защита
Задержка запуска
< 100 мВ
Внешний линейный защитный автомат 16A характеристика С (24 В C10A или C16A), внутренний варистор и газоразрядная трубка для защиты от импульсных перенапряжений, автоматическое отключение при превышении 300 В (перезапуск при 290 В)
Время запуска по умолчанию около 5 с, программируемая пользователем дополнительная задержка 0-120 с (+15% / 0%).
Максимальный ток при номинальной мощности
Диапазон напряжения
Входное напряжение
51-72 В пос. тока
Номинальное ~100–250 В
Выход переменного тока
Вход переменного тока
Базовая настройка напряжения
Диапазон входного напряжения
68,10 В пос. тока
Макс. диапазон 85–300 В перем. тока. Номинальный полный диапазон: модели 48 180–275 В. Временный диапазон высокого напряжения 275–300 В перем. тока, постоянное напряжение питания выше 275 В перем. тока не рекомендуется
Ограничения на запуск/остановку
33,3 А при =60 В
Пусковое напряжение 90 В / Выключение при 85 В. Отключение при превышении предела напряжения 300 В / повторный запуск при 290 В.
Постоянная выходная мощность
Входная частота
2000 Вт
Номинальная частота 45–66 Гц, пониженная мощность на частоте 35–45 Гц. Отключение при 35 Гц.
Ограничение тока
Максимальный ток
< 35 A
12,5 при Uвх ~85-180 В
Тип ограничения тока
Максимальный ток при Unom 220 VAC
Выпрямитель ПМ обеспечивает постоянный ток короткого замыкания в течение 500 с, затем режим циклического отключения с повторным включением с интервалом 500 с.
11 А
Время удержания
Пусковой ток
> 20 мс при нагрузке 80 %, выходное напряжение снижается от напряжения холостого хода до номинального.
Типовое активное ограничение<20A.
Стабилизация выходного напряжения
Коэффициент мощности (типовой)
± 0,5 % (нагрузка, линейн., температура).
>0,99 при входном напряжении ~85–275 В.
Стабилизация напряжения при изменении нагрузки
Коэффициент нелинейных искажений (типовой)
Защита на выходе
Плавный пуск, совместная работа с генератором
± 5,0 % для шага нагрузки 10–90 % или 90–10 %, время восстановления < 2,0 мс.
< 5 % при 100 %, < 9 % при 50 % при входном напряжении ~85–275 В.
Отключение при перенапряжении на выходе. Ограничение мощности и отключение на основе данных: температуры, входного напряжения и частоты
7-секундное нарастание мощности от 200 Вт до полных 2 кВт, контроль входной мощности, используется при работе от генератора (программируемая пользователем функция, включение/отключение, по умолчанию отключено)
Пульсация и шум
Входная защита
Задержка запуска
< 115 мВ
Внешний линейный защитный автомат 16A характеристика С (24 В C10A или C16A), внутренний варистор и газоразрядная трубка для защиты от импульсных перенапряжений, автоматическое отключение при превышении 300 В (перезапуск при 290 В)
Время запуска по умолчанию около 5 с, программируемая пользователем дополнительная задержка 0-120 с (+15% / 0%).
Максимальный ток при номинальной мощности
Диапазон напряжения
Входное напряжение
90-150 В пос. тока
Номинальное ~100–250 В
Выход переменного тока
Вход переменного тока
Базовая настройка напряжения
Диапазон входного напряжения
122,58 В пос. тока
Макс. диапазон 85–300 В перем. тока. Номинальный полный диапазон: модели 48 180–275 В. Временный диапазон высокого напряжения 275–300 В перем. тока, постоянное напряжение питания выше 275 В перем. тока не рекомендуется
Ограничения на запуск/остановку
18,5 А при =108 В
Пусковое напряжение 90 В / Выключение при 85 В. Отключение при превышении предела напряжения 300 В / повторный запуск при 290 В.
Постоянная выходная мощность
Входная частота
2000 Вт
Номинальная частота 45–66 Гц, пониженная мощность на частоте 35–45 Гц. Отключение при 35 Гц.
Ограничение тока
Максимальный ток
< 20 A
12,5 при Uвх ~85-180 В
Тип ограничения тока
Максимальный ток при Unom 220 VAC
Выпрямитель ПМ обеспечивает постоянный ток короткого замыкания в течение 500 с, затем режим циклического отключения с повторным включением с интервалом 500 с.
11 А
Время удержания
Пусковой ток
> 20 мс при нагрузке 80 %, выходное напряжение снижается от напряжения холостого хода до номинального.
Типовое активное ограничение<20A.
Стабилизация выходного напряжения
Коэффициент мощности (типовой)
± 0,5 % (нагрузка, линейн., температура).
>0,99 при входном напряжении ~85–275 В.
Стабилизация напряжения при изменении нагрузки
Коэффициент нелинейных искажений (типовой)
Защита на выходе
Плавный пуск, совместная работа с генератором
± 5,0 % для шага нагрузки 10–90 % или 90–10 %, время восстановления < 2,0 мс.
< 5 % при 100 %, < 9 % при 50 % при входном напряжении ~85–275 В.
Отключение при перенапряжении на выходе. Ограничение мощности и отключение на основе данных: температуры, входного напряжения и частоты
7-секундное нарастание мощности от 200 Вт до полных 2 кВт, контроль входной мощности, используется при работе от генератора (программируемая пользователем функция, включение/отключение, по умолчанию отключено)
Пульсация и шум
Входная защита
Задержка запуска
< 225 мВ
Внешний линейный защитный автомат 16A характеристика С (24 В C10A или C16A), внутренний варистор и газоразрядная трубка для защиты от импульсных перенапряжений, автоматическое отключение при превышении 300 В (перезапуск при 290 В)
Время запуска по умолчанию около 5 с, программируемая пользователем дополнительная задержка 0-120 с (+15% / 0%).
Максимальный ток при номинальной мощности
Диапазон напряжения
Входное напряжение
178-280 В пос. тока
Номинальное ~100–250 В
Выход переменного тока
Вход переменного тока
Базовая настройка напряжения
Диапазон входного напряжения
245,16 В пос. тока
Макс. диапазон 85–300 В перем. тока. Номинальный полный диапазон: модели 48 180–275 В. Временный диапазон высокого напряжения 275–300 В перем. тока, постоянное напряжение питания выше 275 В перем. тока не рекомендуется
Ограничения на запуск/остановку
9,3 А при =216 В
Пусковое напряжение 90 В / Выключение при 85 В. Отключение при превышении предела напряжения 300 В / повторный запуск при 290 В.
Постоянная выходная мощность
Входная частота
2000 Вт
Номинальная частота 45–66 Гц, пониженная мощность на частоте 35–45 Гц. Отключение при 35 Гц.
Ограничение тока
Максимальный ток
< 10 A
12,5 при Uвх ~85-180 В
Тип ограничения тока
Максимальный ток при Unom 220 VAC
Выпрямитель ПМ обеспечивает постоянный ток короткого замыкания в течение 500 с, затем режим циклического отключения с повторным включением с интервалом 500 с.
11 А
Время удержания
Пусковой ток
> 20 мс при нагрузке 80 %, выходное напряжение снижается от напряжения холостого хода до номинального.
Типовое активное ограничение<20A.
Стабилизация выходного напряжения
Коэффициент мощности (типовой)
± 0,5 % (нагрузка, линейн., температура).
>0,99 при входном напряжении ~85–275 В.
Стабилизация напряжения при изменении нагрузки
Коэффициент нелинейных искажений (типовой)
Защита на выходе
Плавный пуск, совместная работа с генератором
± 5,0 % для шага нагрузки 10–90 % или 90–10 %, время восстановления < 2,0 мс.
< 5 % при 100 %, < 9 % при 50 % при входном напряжении ~85–275 В.
Отключение при перенапряжении на выходе. Ограничение мощности и отключение на основе данных: температуры, входного напряжения и частоты
7-секундное нарастание мощности от 200 Вт до полных 2 кВт, контроль входной мощности, используется при работе от генератора (программируемая пользователем функция, включение/отключение, по умолчанию отключено)
Пульсация и шум
Входная защита
Задержка запуска
< 450 мВ
Внешний линейный защитный автомат 16A характеристика С (24 В C10A или C16A), внутренний варистор и газоразрядная трубка для защиты от импульсных перенапряжений, автоматическое отключение при превышении 300 В (перезапуск при 290 В)
Время запуска по умолчанию около 5 с, программируемая пользователем дополнительная задержка 0-120 с (+15% / 0%).
Максимальный ток при номинальной мощности
